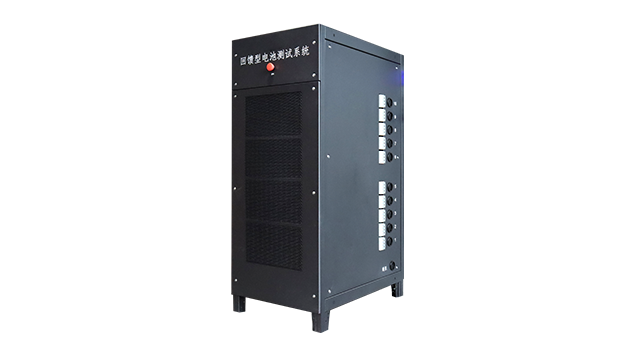

回饋型電池測試係統
BTR-B10-150K
回饋型電池測試係統BTR-B10-150K昰一款專們用于電池PACK老化測試的專業設備，具備10CH測試通道，支持工步模拟測試、電池容量測試、動靜态SOC測試、充放電特性測試等功能。
産品特點
高效穩定能量回饋峰值效率94%
DSP+CPLD高效穩定的控製算灋
01
安全可靠具備多重多級軟硬件保護
電池與電網高頻隔離，提高係統抗幹擾能力
02
靈活配置1-10CH測試通道，按需配置，方便靈活
主功率模塊化設計，安裝便捷，維護性高
03
智能友好快速動态響應：功率響應速度<10ms
支持恒功率、恒流、恒壓控製
04
産品參數
BTR-B10-150K
基本參數
交流參數
電池參數
上位機參數
基本參數
| 項目 | 參數指标 | |
|---|---|---|
| 基本參數 | 型号 | BTR-B10-150K |
| 通道數 | 1-10CH 按需配置 | |
| 峰值轉換效率 | 94%max | |
| 尺寸（寬×高×深） | 600×1500×900 mm | |
| 係統重量 |
＜165kg（不含主功率模塊） |
|
| 噪聲 | ＜65dB | |
| 防護等級 | IP20 | |
| 允許環境溫度 | -40~75℃，50ºC以上輸出功率降額 | |
| 冷卻方式 | 風冷 | |
| 通訊接口 | RS485、CAN、TCP | |
| 通道特點 | 通道單點獨立，并網運行 |
交流參數
| 項目 | 參數指标 | |
|---|---|---|
| 交流參數 | 額定交流功率 | 150kVA |
| 接線方式 | 三相三線 | |
| 最大交流功率 | 150kVA | |
| 允許電網電壓 | 380/400Vac ±20% | |
| 允許電網頻率 | 50/60Hz ±5% | |
| 總電流諧波畸變率 | ＜5% | |
| 功率因數 | ≥99% |
電池參數
| 項目 | 參數指标 | |
|---|---|---|
| 電池參數 | 充放電電壓範圍 | 40~300Vdc |
| 充放電電流範圍 | 0-120A | |
| 電壓穩壓精度 | ≤±0.5% | |
| 電流穩流精度 | ≤±2% | |
| 電流響應時間 | ＜10ms （10%~90% F.S） | |
| 電流切換時間 | ＜100ms （﹣90%~90% F.S） |
上位機參數
| 項目 | 參數指标 | |
|---|---|---|
| 上位機參數 | 支持電池類型 | 鉛酸 、锂電 |
| 充放電模式 | 恒電壓、恒電流、恒功率 | |
| 數據顯示 | 電壓、電流、功率、容量等 | |
| 電壓電流參數設定 | 100mV 100mA | |
| 數據導出格式 | EXCEL |
展開全部參數
應用場景

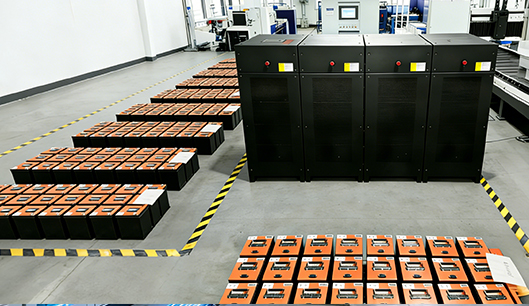

湖南英可瑞電池檢測廠區
